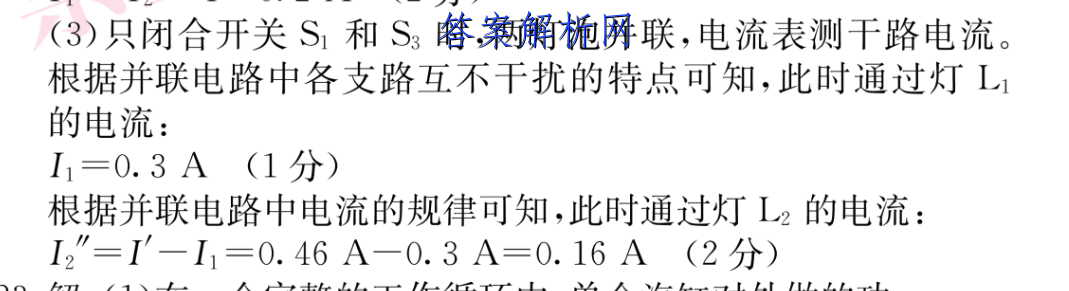

22.解：(1)只闭合开关S1时，电路为灯L1的简单电路，电流表测电I1=0.3A(1分)通过灯L2的电流：I2=0A(1分)传违有路中的电流，则通过灯L1的电流：(2)只闭合开关S2时，两灯泡串联，电流表测电路中的电流，则通过两灯泡的电流：1'=I2'=I=0.2A(2分)(3)只闭合开关S1和S3时，两灯泡并联，电流表测干路电流。根据并联电路中各支路互不干扰的特点可知，此时通过灯L1的电流：(3)只闭合开关S1和S3时，两灯泡并联，电流表测干路电流。根据并联电路中各支路互不干扰的特点可知，此时通过灯L的电流：11=0.3A(1分)根据并联电路中电流的规律可知，此时通过灯L2的电流：12"=I'-I1=0.46A-0.3A=0.16A(2分)

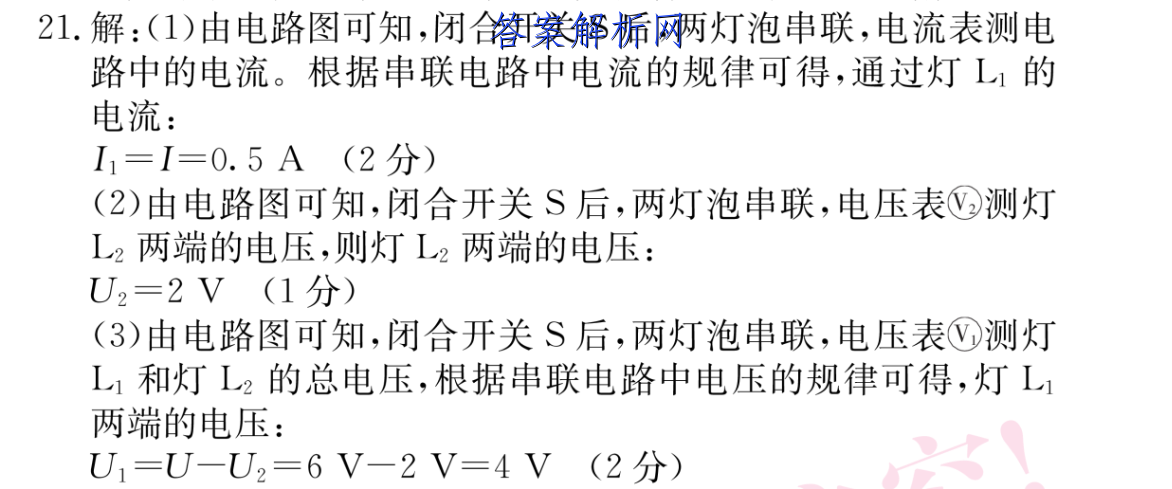

21.解：(1)由电路图可知，闭合开关S后，两灯泡串联，电流表测电路中的电流。根据串联电路中电流的规律可得，通过灯L1的电流：I1=I=0.5A(2分)(2)由电路图可知，闭合开关S后，两灯泡串联，电压表测灯L2两端的电压，则灯L2两端的电压：U2=2V(1分)(3)由电路图可知，闭合开关S后，两灯泡串联，电压表⑨测灯L1和灯L2的总电压，根据串联电路中电压的规律可得，灯L1两端的电压：U1=U-U2=6V-2V=4V(2分)
